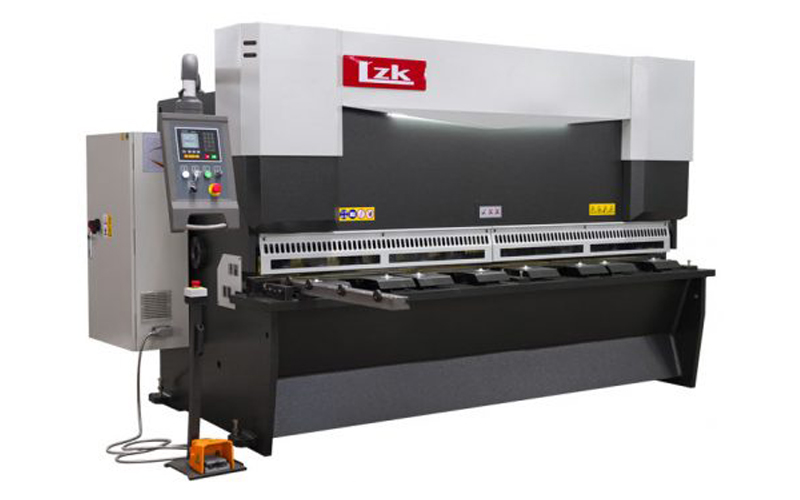

Cizalla Serie HG

Mecanizado integral | estructura de guillotina | Estructura de la guía de soporte de tres puntos | Línea de luz auxiliar Dispositivo de línea de sombra | Estructura de mesa deslizante | Liquidación de cuchillas ajustables | Cantilever referido al diseño de ingeniería de máquinas de hombre | Controlador E21S | Estructura de manómetro de alta precisión
Estado de Disponibilidad:
  • LZK

Estructura del titular de la herramienta Tipo de puerta

Adoptando la estructura del cuchillo de tipo puerta profesional, la brecha de la cuchilla se ajusta automáticamente, y se devuelve la fuerza de acumulación de nitrógeno.


Cerca de rejilla reversible

Con una barandilla de cuadrícula translúcida, reversible, el corte de seguridad es visible.


Sistema CNC profesional

Adopte el sistema de control numérico de la marca de Estun y Delem, E21, DAC310, DAC360.


Sistema hidráulico de alta calidad.

Se utilizan motores Siemens, bombas soleadas y válvulas hidráulicas Rexroth.


Rack de soporte especial de Liangzhi

Liangzhi es una bandeja especial para los usuarios. Es conveniente tomar el material directamente, y la bandeja de bolas no rasca la placa.


Estructura de manómetro de alta precisión

Adopta el tornillo de bolas y la guía lineal, la unidad de motor de CA y se puede personalizar el servo motor.


Ajuste manual de espacio libre de cuchillas.

Ajuste de alta precisión de la brecha de la cuchilla, ajuste manual.


Componentes eléctricos confiables

El uso de componentes electrónicos de Schneider genuinos, calidad estable y confiable.


Lzk | Máquina de cizallamiento rápido de alta precisión

Adopta la estructura del titular de la herramienta de tipo puerta profesional, un sistema hidráulico de alta calidad, estructura de material de alta precisión y retorno acumulativo de nitrógeno.

HG-2


Lzk | Estructura del soporte de la herramienta Tipo de puerta, ajuste fino automático de la eliminación de la cuchilla, retorno acumulativo de nitrógeno

El titular de la herramienta de tipo puerta profesional adopta el proceso de soldadura de herramientas. Después del tratamiento del atemor, se elimina la tensión interna, la resistencia es alta, la brecha de la cuchilla se ajusta automáticamente, y se adopta el retorno de acumulación de nitrógeno para ahorrar energía rápidamente.

HG-3


Lzk | Sistema hidráulico premium para la durabilidad.

Con los motores Siemens como la principal fuente de potencia, bombas soleadas y válvulas hidráulicas premium para una potencia hidráulica de larga duración.

HG-4


Lzk | Calibre de espalda CNC de alta precisión

Adopta el tornillo de bolas y la guía lineal, la unidad de motor de CA y se puede personalizar el servo motor.

HG-5


Especificaciones de la serie HG

Modelo Max.thickness Fuerza de rendimiento Max. Longitud Ángulo X. Energía L * w * h (mm) Peso
QC11K-6 * 2500 6mm ≤450kn / cm 2500mm 1 ~ 3 ° 750mm 7.5kw 3140 * 1740 * 2040 4200kg
QC11K-6 * 3200 6mm ≤450kn / cm 3200mm 1 ~ 3 ° 750mm 7.5kw 3750 * 1770 * 2150 5700kg
QC11K-6 * 4000 6mm ≤450kn / cm 4000mm 1 ~ 3 ° 750mm 11kw 4830 * 1840 * 2150 8500kg
QC11K-6 * 5000 6mm ≤450kn / cm 5000mm 1 ~ 3 ° 750mm 11kw 5830 * 1840 * 2150 11000kg
QC11K-6 * 6000 6mm ≤450kn / cm 6000mm 1 ~ 3 ° 750mm 11kw 6480 * 2100 * 2300 14000kg
QC11K-8 * 2500 8mm ≤450kn / cm 2500mm 1 ~ 3 ° 750mm 11kw 3040 * 1700 * 1700 4400kg
QC11K-8 * 3200 8mm ≤450kn / cm 3200mm 1 ~ 3 ° 750mm 11kw 3860 * 1700 * 1700 6000kg
QC11K-8 * 4000 8mm ≤450kn / cm 4000mm 1 ~ 3 ° 750mm 11kw 4640 * 1700 * 1700 8900kg
QC11K-8 * 5000 8mm ≤450kn / cm 5000mm 1 ~ 3 ° 750mm 11kw 5400 * 2400 * 2000 11500kg
QC11K-8 * 6000 8mm ≤450kn / cm 6000mm 1 ~ 3 ° 750mm 11kw 6480 * 2100 * 2350 16000kg
QC11K-8 * 8000 8mm ≤450kn / cm 8000mm 1 ~ 3 ° 750mm 11kw 8580 * 2130 * 2350 29500kg
QC11K-10 * 2500 10mm ≤450kn / cm 2500mm 1 ~ 3 ° 750mm 15kw 3040 * 1800 * 1700 6500kg
QC11K-10 * 3200 10mm ≤450kn / cm 3200mm 1 ~ 3 ° 750mm 15kw 3850 * 1830 * 1900 8000kg
QC11K-10 * 4000 10mm ≤450kn / cm 4000mm 1 ~ 3 ° 750mm 15kw 4650 * 2100 * 2000 12000kg
QC11K-10 * 5000 10mm ≤450kn / cm 5000mm 1 ~ 3 ° 750mm 15kw 5750 * 2100 * 2000 16000kg
QC11K-10 * 6000 10mm ≤450kn / cm 6000mm 1 ~ 3 ° 750mm 15kw 6500 * 2100 * 2300 24000kg
QC11K-10 * 8000 10mm ≤450kn / cm 8000mm 1 ~ 3 ° 750mm 15kw 6800 * 2100 * 2300 32000kg
QC11K-13 * 2500 13mm ≤450kn / cm 2500mm 1 ~ 3 ° 750mm 15kw 3285 * 1830 * 2390 8500kg
QC11K-13 * 3200 13mm ≤450kn / cm 3200mm 1 ~ 3 ° 750mm 18.5kw 3855 * 1830 * 2390 10000kg
QC11K-13 * 4000 13mm ≤450kn / cm 4000mm 1 ~ 3 ° 1000mm 18.5kw 4850 * 1830 * 2390 13500kg
QC11K-13 * 6000 13mm ≤450kn / cm 6000mm 1 ~ 3 ° 1000mm 18.5kw 6850 * 1930 * 2650 26000kg
QC11K-13 * 8000 13mm ≤450kn / cm 8000mm 1 ~ 3 ° 1000mm 18.5kw 8950 * 2130 * 2850 46000kg
QC11K-13 * 9000 13mm ≤450kn / cm 9000mm 1 ~ 3 ° 1000mm 18.5kw 9980 * 2130 * 2850 65000kg
QC11K-13 * 10000 13mm ≤450kn / cm 10000mm 1 ~ 3 ° 1000mm 18.5kw 11050 * 2500 * 3100 85000kg
QC11K-16 * 2500 16mm ≤450kn / cm 2500mm 1 ~ 3 ° 1000mm 22kw 3440 * 1940 * 2830 13000kg
QC11K-16 * 3200 16mm ≤450kn / cm 3200mm 1 ~ 3 ° 1000mm 22kw 4010 * 1940 * 2830 15000kg
QC11K-16 * 4000 16mm ≤450kn / cm 4000mm 1 ~ 3 ° 1000mm 22kw 5010 * 1980 * 2830 16500kg
QC11K-16 * 5000 16mm ≤450kn / cm 5000mm 1 ~ 3.5 ° 1000mm 22kw 5900 * 2600 * 2830 25000kg
QC11K-16 * 6000 16mm ≤450kn / cm 6000mm 1 ~ 3.5 ° 1000mm 22kw 6900 * 2600 * 2830 31000kg
QC11K-16 * 8000 16mm ≤450kn / cm 8000mm 1 ~ 3.5 ° 1000mm 22kw 8900 * 2900 * 3430 75000kg
QC11K-20 * 2500 20mm ≤450kn / cm 2500mm 1 ~ 3.5 ° 1000mm 22kw 3440 * 1980 * 2830 17000kg
QC11K-20 * 3200 20mm ≤450kn / cm 3200mm 1 ~ 3.5 ° 1000mm 30kw 4010 * 1900 * 2830 20000kg
QC11K-20 * 4000 20mm ≤450kn / cm 4000mm 1 ~ 3.5 ° 1000mm 30kw 4850 * 2600 * 2900 22000kg
QC11K-20 * 6000 20mm ≤450kn / cm 6000mm 1 ~ 3.5 ° 1000mm 30kw 6700 * 3000 * 3000 50000kg
QC11K-30 * 2500 30mm ≤450kn / cm 2500mm 1 ~ 3.5 ° 1000mm 37kw 3440 * 1900 * 2830 29000kg
QC11K-30 * 3200 30mm ≤450kn / cm 3200mm 1 ~ 3.5 ° 1000mm 37kw 4200 * 1900 * 3000 38000kg
QC11K-40 * 2500 40mm ≤450kn / cm 2500mm 1 ~ 3.5 ° 1000mm 37kw 3440 * 2000 * 3000 38000kg

Observaciones: Este parámetro es el sistema 2019.6.25 días. Si los parámetros no se actualizan a tiempo, entienden.

Piezas de la serie HG

Modelo opcional Fabricante Comentarios
Sistema CNC ● E21S
● e200p
● DAC310
● DAC360
Delar
Estun

Sistema hidráulico ● Válvula principal Rexroth
Calibrador trasero ● Motor engranado de CA
● Servo Motor
Lzk


Bomba de aceite ● Bomba de aceite de una sola etapa Soleado
Sistema de energía principal ● Motor de CA Siemens
noroeste

Material delantero ● LZK Special Pallet Rack Lzk
Seguridad ● Garga trasera + protección contra cortinas de luz trasera Lzk
Material trasero ● material neumático Lzk
Espacio libre ● Manual
● cnc
Lzk
eléctrico ● Relé Schneider Schneider Protección de la puerta abierta de la puerta
Interruptor de pie ● Interruptor vertical Kaikun coreano Kaikun coreano
Garganta profunda ● opcional Lzk
disipador de calor ● Radiador de aceite hidráulico. Lzk


Sistemas CNC

E21S E200PS DAC310 DAC360T

Estun e21s

● Modo de bus CAN para controlar SERVO SISTEMA DE EJE X

● Contando piezas

● 40 programas que guardan, cada uno con 25 secuencias

● un posicionamiento lateral

● Relé de tiempo incorporado para el tiempo de corte y retractar

● Una tecla de respaldo / restauración de parámetros

● Diagnóstico en línea y alarma en tiempo real.

● Puertos reservados para guardia de seguridad

● Pantalla lcd de color LCD

● mm / pulgada. Ingles chino

Estun e200p

● Modo de bus CAN para controlar SERVO SISTEMA DE EJE X

● Contando piezas

● 40 programas que guardan, cada uno con 25 secuencias

● un posicionamiento lateral

● Relé de tiempo incorporado para el tiempo de corte y retractar

● Una tecla de respaldo / restauración de parámetros

● Diagnóstico en línea y alarma en tiempo real.

● Puertos reservados para guardia de seguridad

● Pantalla lcd de color LCD

● mm / pulgada. Ingles chino

Delem DAC 310

● LCD brillante 128 x 64 Pantalla

● Control de backgauge

● Control de brechas

● Limitación de longitud de trazo

● Visualización de posición real y programada.

● mostrador de acciones

● Programable hasta 100 pasos.

● Carcasa a base de panel

● Servo Control / Inverter /

● 2 velocidades de AC Contro

Delem DAC 360

● Carcasa basada en paneles

● Pantalla LCD brillante

● Control de manómetro posterior / frontal

● retractación de la función

● Cortar el ángulo y el control de la brecha.

● Limitación de longitud de trazo

● Movimiento manual de todos los ejes.

● Control de fuerza

● Medición del grosor de la hoja.

● RTS, vuelve a la función del remitente

● Segundo eje servo (DAC-362S)

● Soporte de hoja
